Il nostro Blow-Filling-Capping (BFC) CombiBlock può produrre bottiglie in PET mentre completa il riempimento di acqua potabile e altri liquidi e installa le tappi. La macchina può produrre bottiglie in PET con una capacità massima di 2,5 litri, e la capacità massima di produzione può raggiungere 48.000 bottiglie all'ora.
Caratteristiche
- Design completo 3D e test di simulazione dinamica: Tecnologia avanzata di design completo 3D, combinata con i test di simulazione dinamica, per garantire l'accuratezza e la affidabilità del design del prodotto.
- Sistema di riscaldamento del preforme energeticamente efficiente: Il design innovativo del sistema di riscaldamento del preforme non solo migliora l'efficienza di riscaldamento, ma riduce significativamente il consumo energetico.
- Nuovo design della stazione di soffiaggio della base del molle di piccole e medie dimensioni: Per le esigenze di produzione di media e piccola scala, la nuova base del molle della stazione di formaggio è più compatta e efficiente.
- Tecnologia di riconoscimento e rilevamento delle immagini ad alta velocità: L'uso di una tecnologia avanzata di riconoscimento delle immagini consente un'istruzione rapida e precisa della qualità delle bottiglie.
- Processo di soffiaggio ad alta velocità e alta precisione: Ottimizzando il processo di soffiaggio, si ottiene una produzione ad alta velocità mantenendo alta precisione e uniformità dei prodotti.
Parametri della macchina
| Linea di produzione BFC Combi-block | CGX6-32-10 | CGX8-36-12 | CGX10-40-15 | CGX12-45-18 | CGX14-50-18 | CGX16-60-20 | CGX18-72-24 | CGX20-72-24 | CGX24-80-30 | |
| Parametri del prodotto | Capacità massima (ml) | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 | 250-2000/2500 |
| Altezza massima del corpo della bottiglia (mm) | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | |
| Diametro massimo del corpo della bottiglia (mm) | 100/115 | 100/115 | 100/115 | 100/115 | 100/115 | 100/115 | 100/115 | 100/115 | 100/115 | |
| Altezza massima del preforme della bottiglia (mm) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| Diametro massimo della bocca della bottiglia (mm) | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | |
| Capacità teorica | Bottiglia da 500 ml (B/H) | 14000 | 19000 | 24000 | 28800 | 31500 | 36000 | 40000 | 43000 | 48000 |
| Parametri della macchina ospite | Capacità installata (KW) | 170 | 190 | 210 | 230 | 250 | 270 | 290 | 315 | 320 |
| Potenza di funzionamento (KW) | 60 | 65 | 75 | 90 | 105 | 120 | 135 | 165 | 170 | |
| Consumo di capacità d'aria (m³/min) | 4.8 | 6.2 | 7.8 | 8.8 | 10.2 | 10.9 | 12.1 | 13.3 | 15.6 | |
| Dimensionii | Dimensionii della macchina ospite (MM) | 11000*3600*3200 | 12000*3800*3200 | 12000*3800*3200 | 13000*4600*3200 | 13000*4600*3200 | 14700*5200*3200 | 14700*5200*3200 | 15000*5300*3200 | 15000*5300*3200 |
| Peso (T) | 16 | 18 | 20 | 22 | 25 | 26 | 27 | 28 | 29 | |
Funzioni dettagliate della macchina
- La logica ottimizzata di gestione del calore AIR adotta la struttura di riscaldamento montata in basso della bocca della bottiglia per mantenere efficacemente la dimensione della bocca della bottiglia e la dissipazione del calore. Il valvola di controllo a alta pressione a 6 core e 6 processi è stato adottato per ottimizzare la zona morta della via dell'aria. In base al volume di diversi tipi di bottiglie, il tasso di recupero massimo dell'aria compressa raggiunge il 30%, riducendo notevolmente il consumo di aria compressa.
- Sistema di riscaldamento del preforme ad alta efficienza e risparmio energetico: il sistema di riscaldamento della bottiglia progettato in modo innovativo non solo migliora l'efficienza di riscaldamento, ma riduce anche significativamente il consumo energetico.
- Nuovo design della stazione di soffiaggio del quadro del formaggio di piccole e medie dimensioni: mirando alle esigenze della produzione a scala media e piccola, il nuovo design della stazione di soffiaggio del quadro del formaggio è più compatto e efficiente.
- Controllo servo completo del processo e elaborazione di scambi di informazioni ad alta frequenza del PLC di grande capacità garantiscono che ogni azione meccanica riceva una risposta rapida di alto livello e ottenga un controllo automatizzato estremamente elevato.
- Tecnologia di fissaggio a buffer inverso riduce l'inerzia dell'impatto di fissaggio del 40%, controlla efficacemente il rumore e riduce le vibrazioni. Si utilizza un materiale insonorizzato in polimero PEEK, e la variazione improvvisa dell'inerzia del movimento viene passivata attraverso software di ingegneria professionale per rendere il meccanismo di alimentazione del preforme e della scaricatura della bottiglia più fluido e ridurre al minimo la forza di impatto.

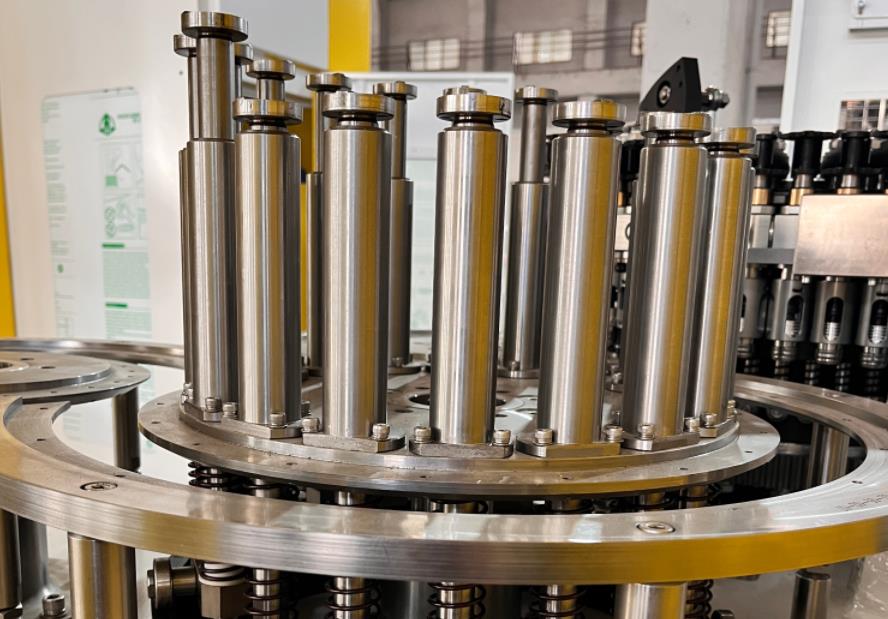

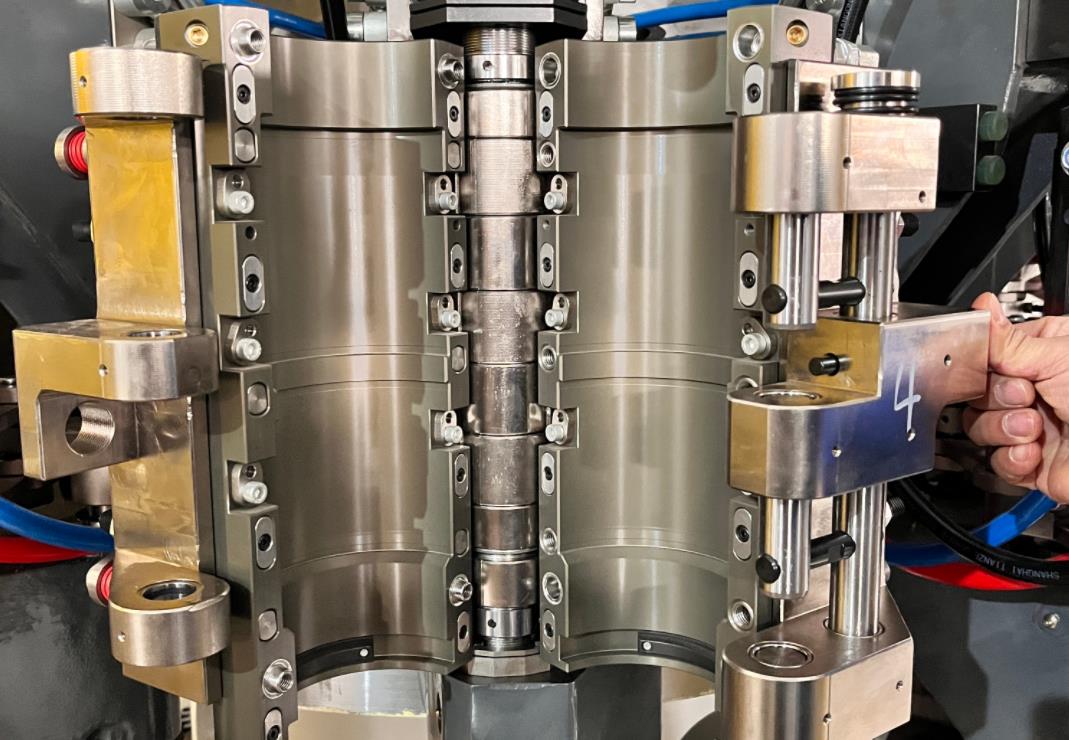

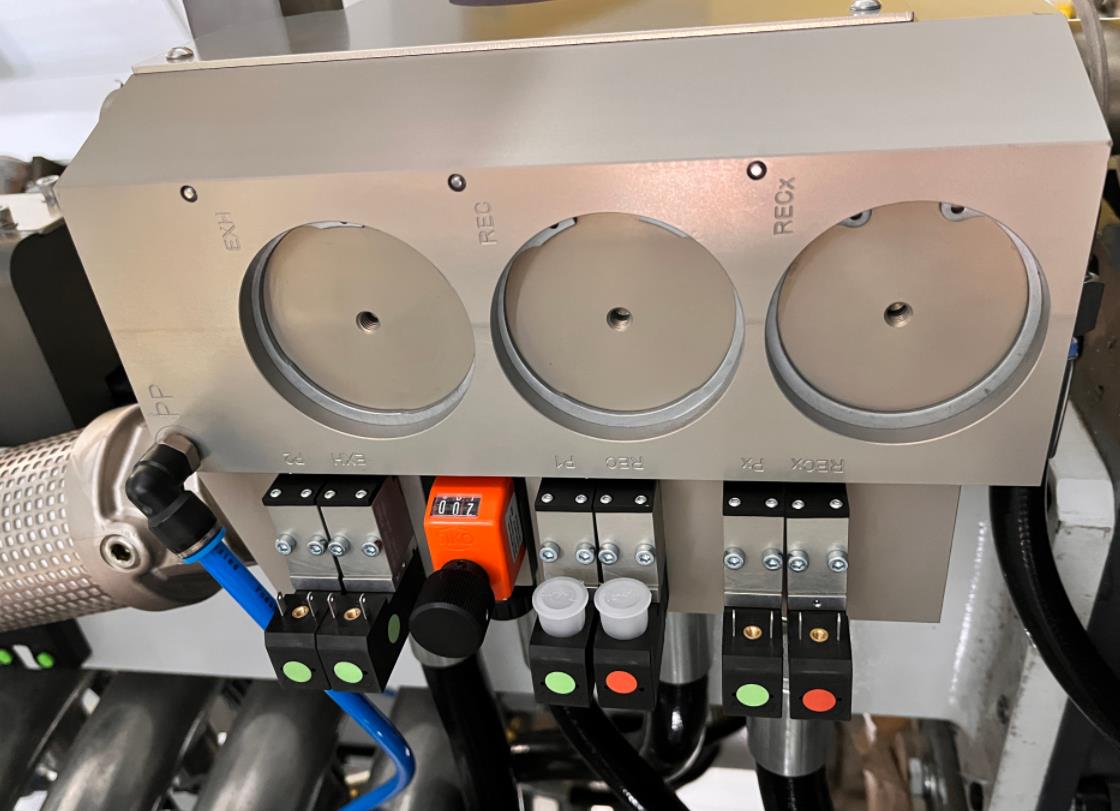

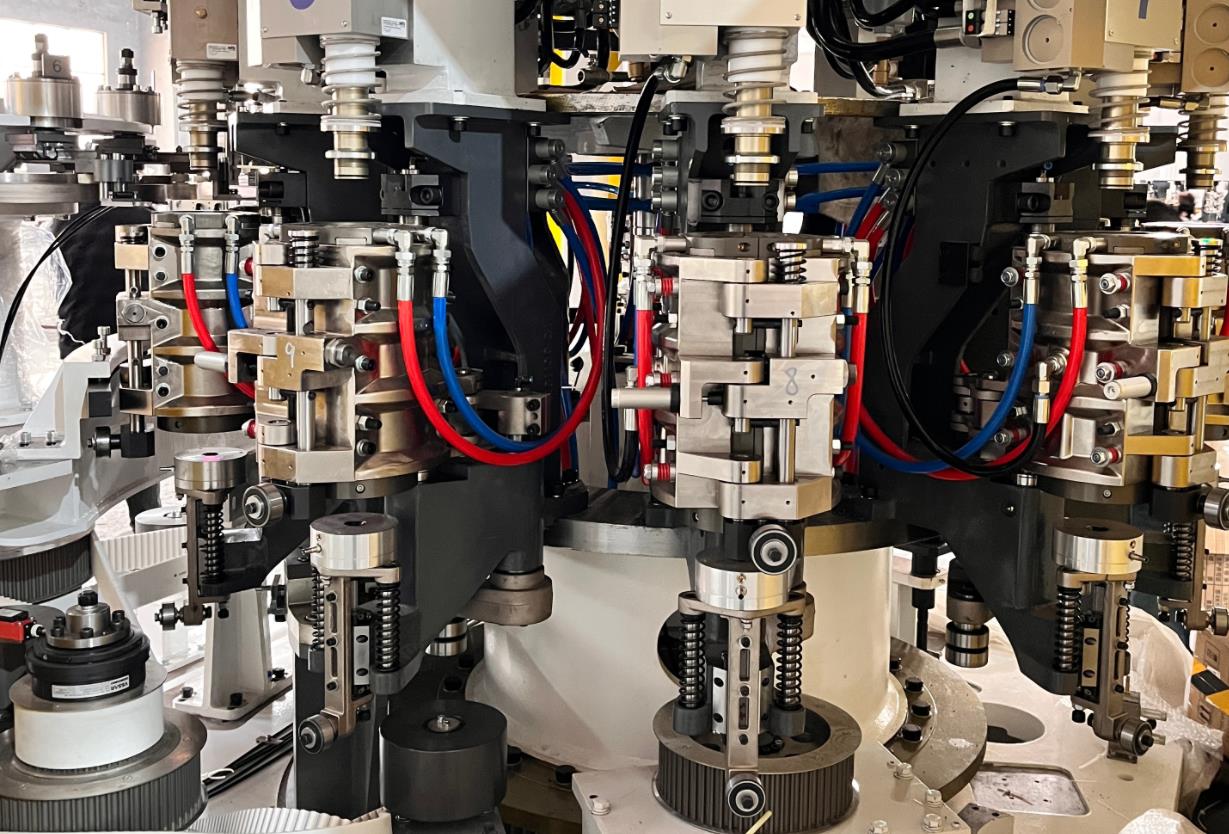

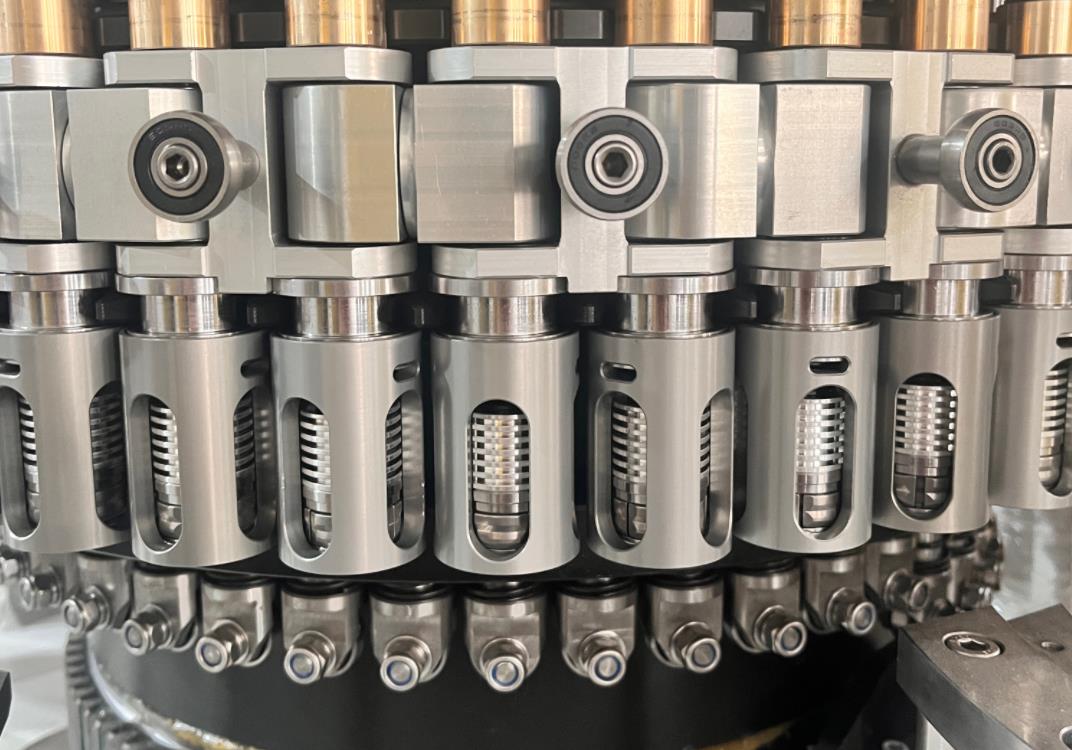

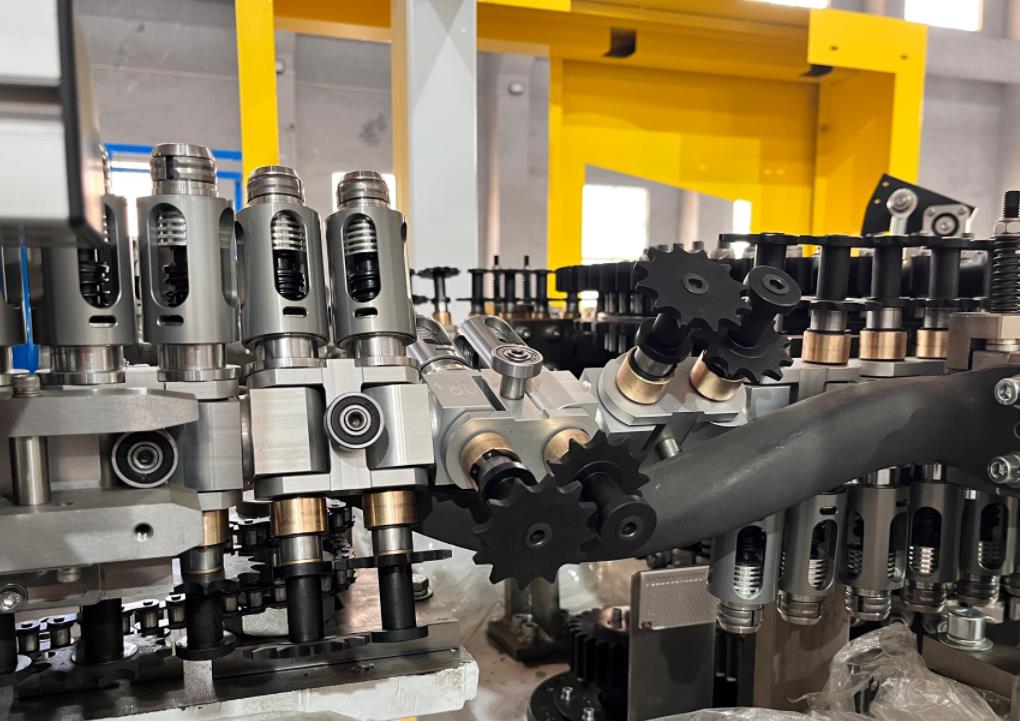

Dettagli della macchina
